[Database] (쉬운 코드) DB 정규화

DB 정규화(normalization)

---

데이터베이스 정규화는 데이터베이스의 설계 과정에서 데이터 중복과 insertion, update, deletion anomaly를 최소화하기 위해 일련의 normla forms(NF)에 따라 relational DB를 구성하는 과정이다.

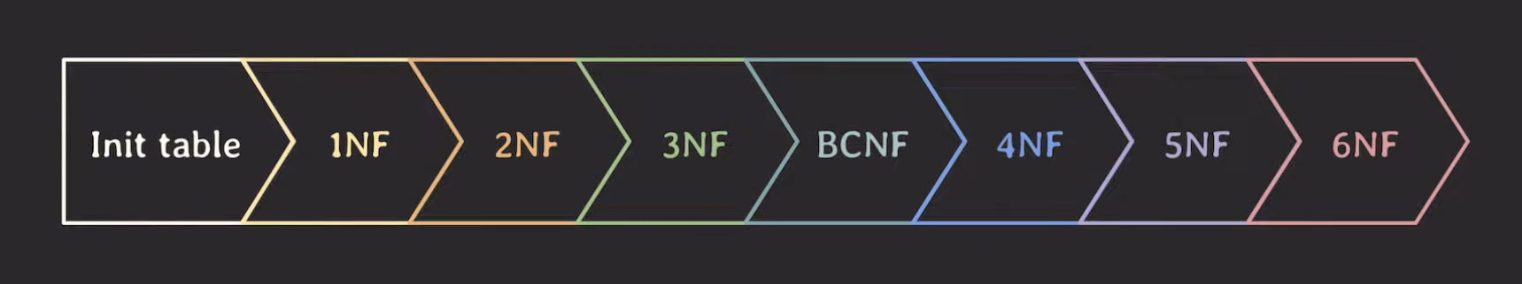

DB 정규화 과정은 다음과 같은 과정으로 진행된다.

처음부터 순차적으로 진행하며 normal form을 만족하지 못하면 만족하도록 테이블 구조를 조정한다. 또한 앞 단계를 만족해야 다음 단계를 진행할 수 있다.

• 1NF ~ BCNF : FD와 key만으로 정의되는 normal fomrs
• 3NF까지 도달하면 정규화 됐다고 말하기도 함
• 보통 실무에서는 3NF 혹은 BCNF까지 진행(많이 해도 4NF정도까지만 진행)

정규화 과정

---

이제부터 정규화가 어떻게 진행되는지 한 번 살펴보자.

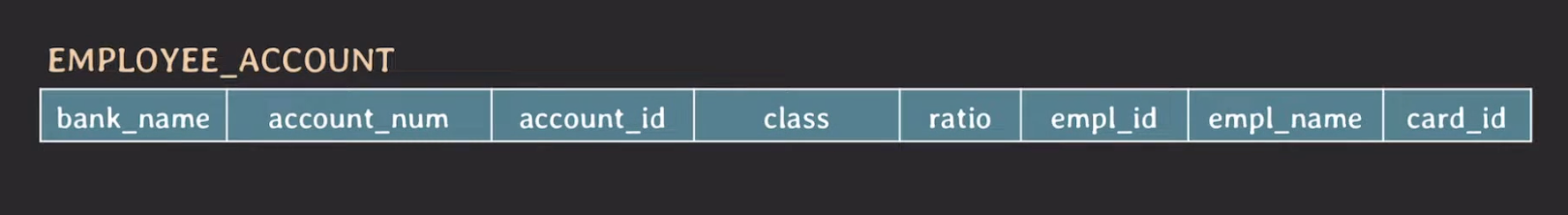

위와 같은 테이블이 있다고 가정해보자. 이 테이블은 다음과 같은 내용을 가지고 있다.

• 임직원의 월급 계좌를 관리하는 테이블
• 월급 계좌는 국민은행이나 우리은행 중 하나
• 한 임직원이 하나 이상의 월급 계좌를 등록하고 월급 비율(ratio)을 조정할 수 있다.
• 계좌마다 등급(class)이 있다. (국민: STAR → PRESTIGE → LOYAL, 우리: BRONZE → SIVER &rarr GOLD)
• 한 계좌는 하나 이상의 현금 카드와 연동될 수 있다.

Key

이 테이블의 키에 대해서 살펴보자.

• super key : table에서 tuple들을 unique하게 식별할 수 있는 attributes set
• (candidate) key : account_id, {bank_name, account_num}
  • 어느 한 attribute라도 제거하면 unique하게 tuples를 식별할 수 없는 super key
• primary key : account_id
  • table에서 tuple들을 unique하게 식별하려고 선택된 (candidate) key
• prime attribute : account_id, bank_name, account_num
  • 임의의 key에 속하는 attribute
• non-prime attribute : class, ratio, empl_id, empl_name, card_id
  • 어떠한 key에도 속하지 않는 attribute

Functional dependency

위의 내용을 가지고 FD를 파악해보자.

• {account_id} → {bank_name, account_num, class, ratio, empl_id, empl_name, card_id}
• {bank_name, account_num} → {account_id, class, ratio, empl_id, empl_name, card_id}
• {empl_id} → {empl_name}
• {class} → {bank_name}

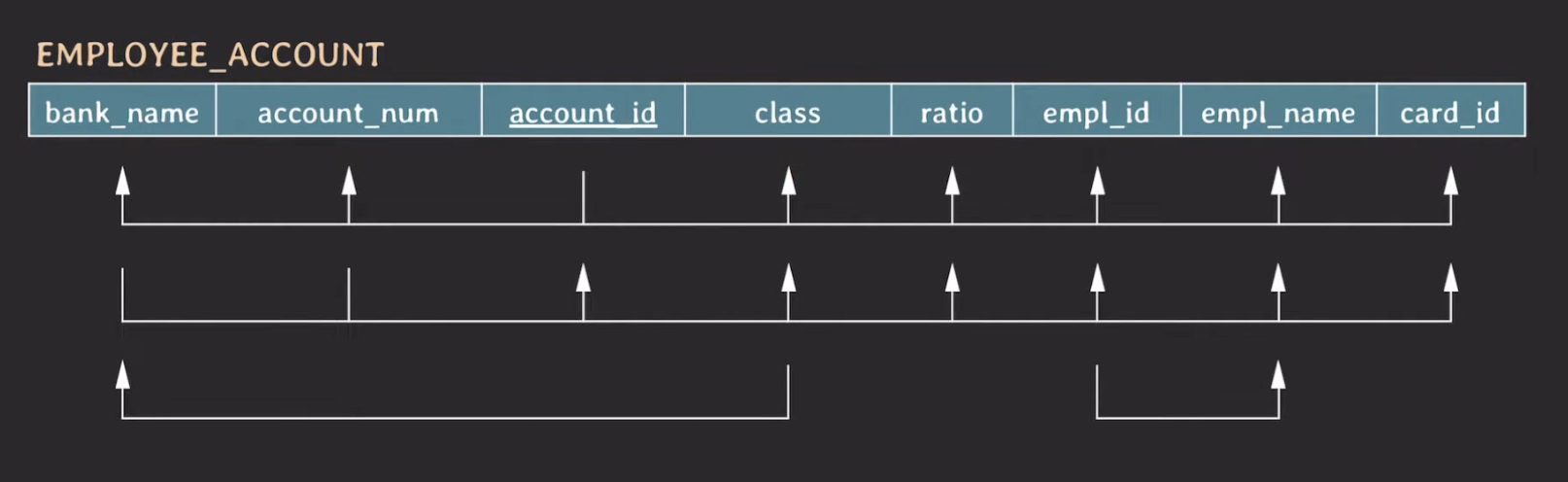

이를 시각화하면 다음과 같다.

1NF

먼저 1NF 과정부터 살펴보자.

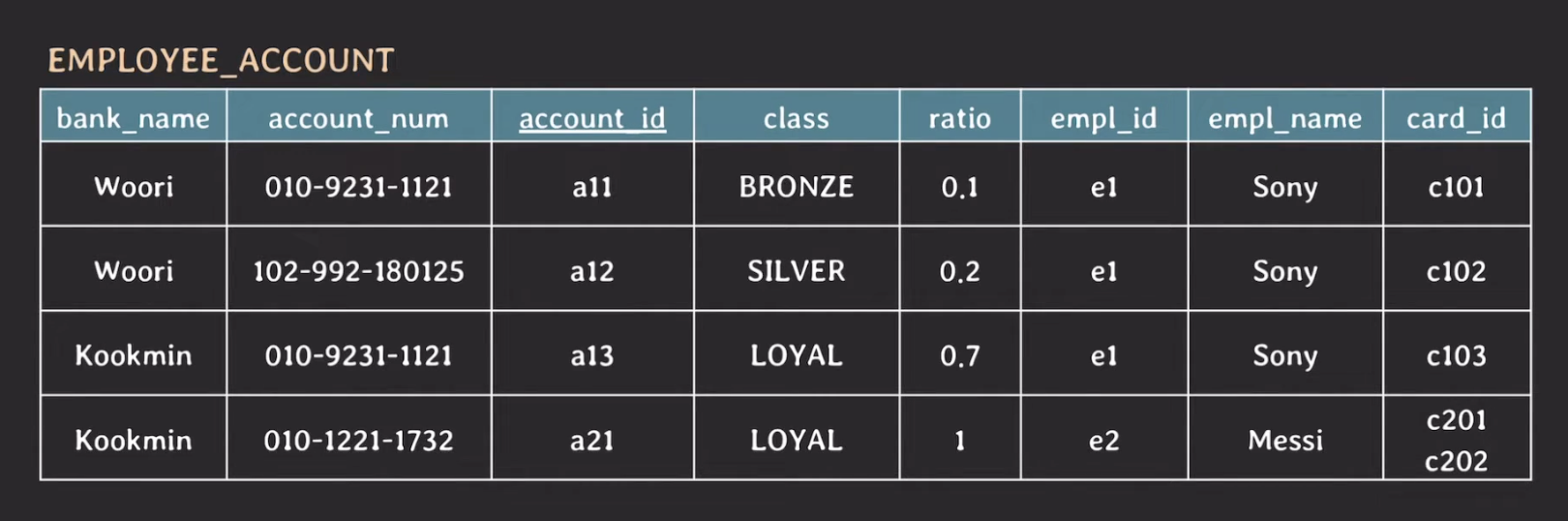

1NF를 만족하기 위해서는 attribute의 value는 반드시 나눠질 수 없는 단일한 값이어야 한다. 하지만, 위의 테이블 처럼 DB를 설계하면 문제가 발생한다.

card_id가 {101, 102}로 나눠질 수 없는 단일한 값이 아니기 때문에 1NF를 만족시키지 않는다.

처리할 수 있는 방법은 여러 개이지만 그 중 가장 단순한 방법으로 1NF를 만족하도록 테이블을 분해해보자.

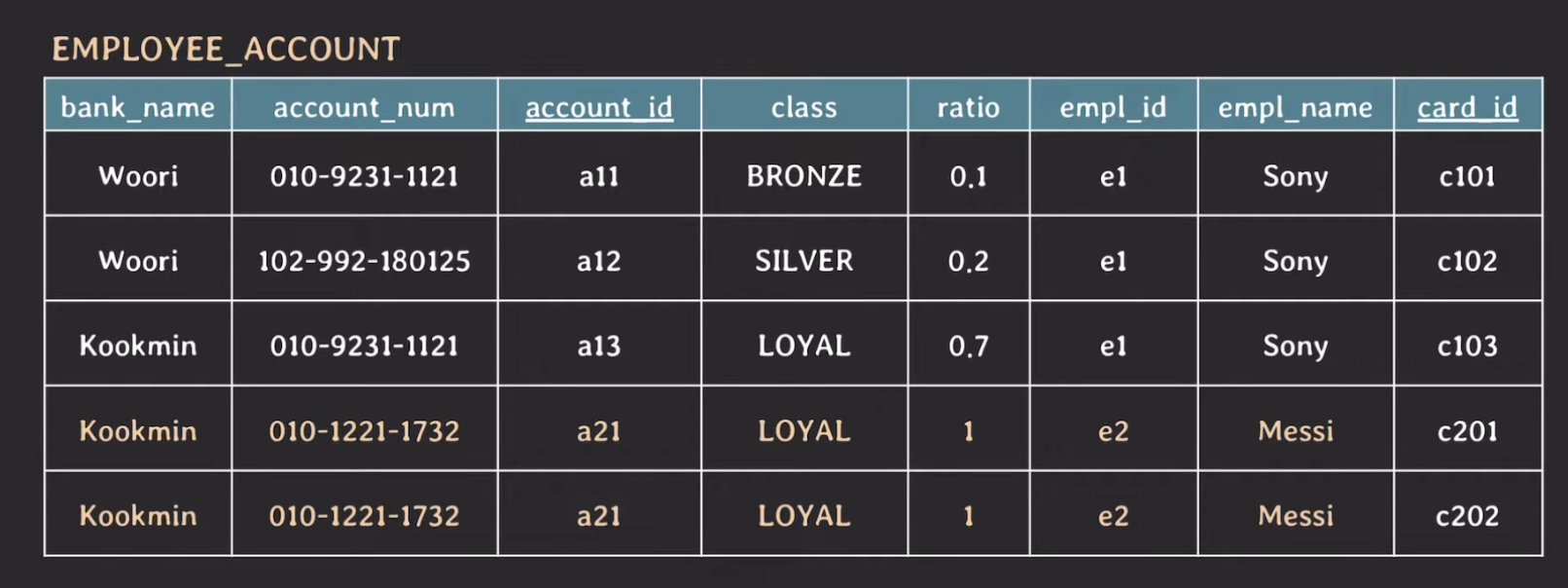

이러한 방식으로 진행하면 card_id를 {101, 102}로 분해하여 1NF를 만족하지만 primary key인 account_id가 중복되어 unique하게 식별이 불가능하다.

이를 해결하기 위해 primary key를 {account_id, card_id}로 변경하는 방식으로 문제를 해결할 수 있다.

하지만 위의 테이블에서 Messi 정보에서 중복된 데이터가 존재한다.

현재 테이블의 (candidate) key는 {account_id, card_id}와 {bank_name, account_name, card_id} 이고 non-prime attribute는 class, ratio, empl_id, empl_name 이다.

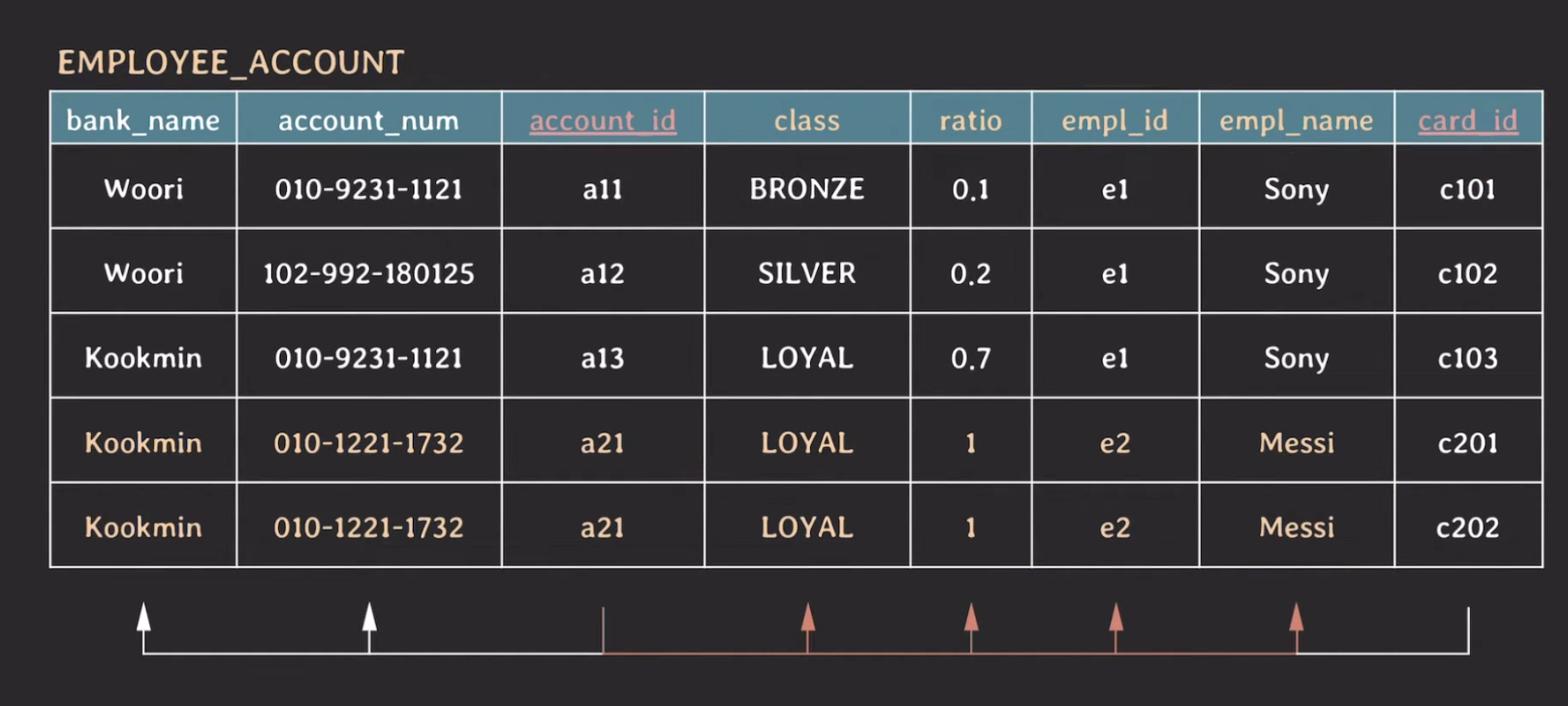

non-prime attribute는 당연히 primary key인 {account_id, card_id}에 의존을 한다. 하지만, non-prime attribute는 card_id 없이 account_id 만으로도 unique하게 결정이 될 수 있다.

즉, 모든 non-prime attribute들이 {account_id, card_id}에 partialy dependent 하다. 이러한 이유로 중복된 데이터가 존재하는 것이다.

마찬가지로 {bank_name, account_name}으로도 non-prime attribute들이 unique하게 결정될 수 있다.

이 문제를 해결하기 위해서 등장한 것이 2NF 이다.

2NF

2NF는 모든 non-prime attribute는 모든 key에 fully functionally dependent 해야한다.

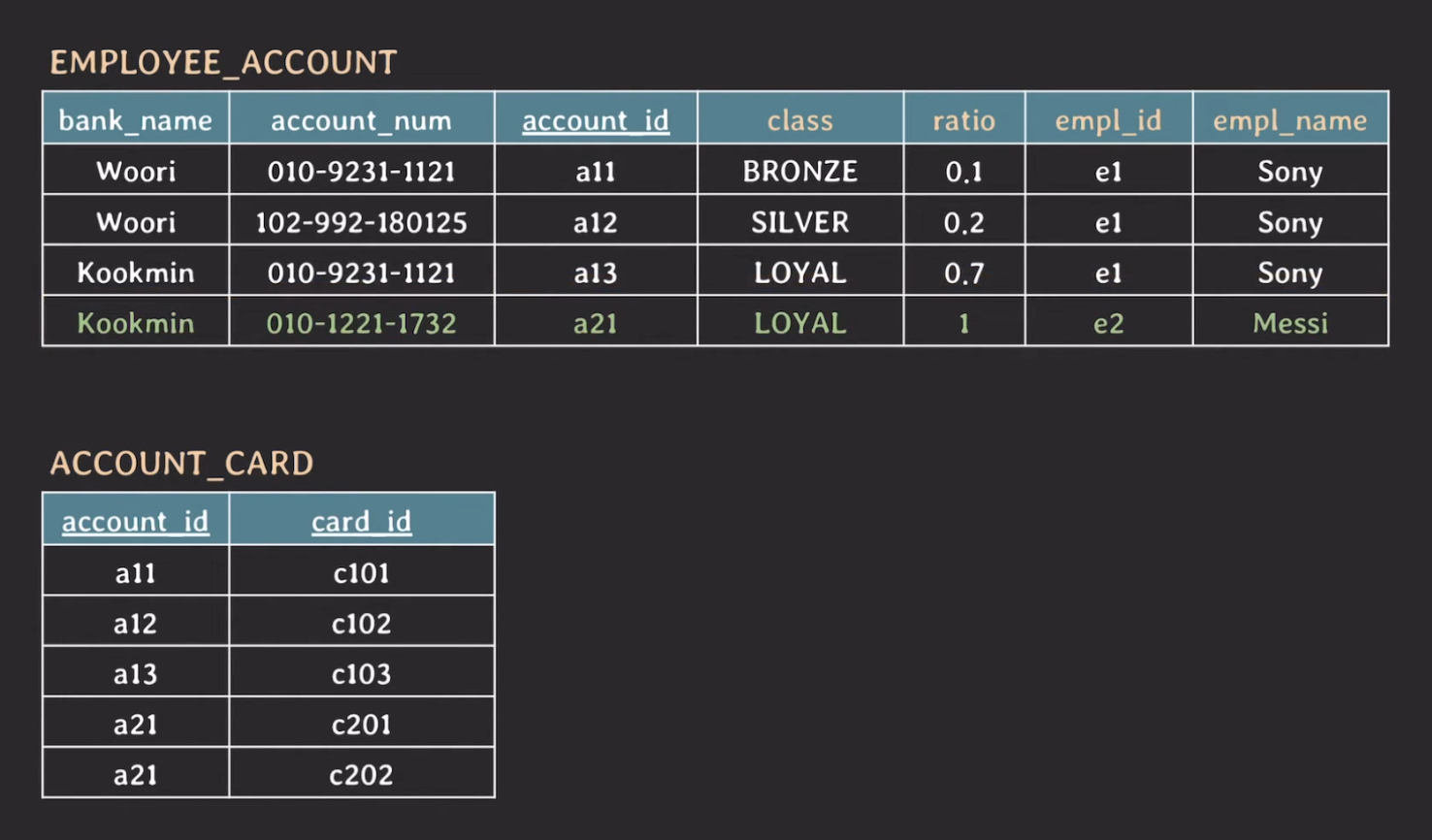

이를 만족시키기 위해서 기존의 테이블에서 card_id를 제거하고 card_id와 기존 테이블과 연결할 수 있는 key로 account_id를 포함한 테이블로 분해할 수 있다.

위의 EMPLOYEE_ACCOUNT 테이블의 (candiate) key는 {account_id}와 {bank_name, account_name}이고 non-prime attribute는 class, ratio, empl_id, empl_name 이다.

(candidate) key에 대해서 non-prime attribute는 fully dependent 하므로 이 테이블은 2NF를 만족한다.

3NF

2NF를 만족하는 테이블에서도 여전히 empl_id와 empl_name에 중복된 데이터가 존재한다.

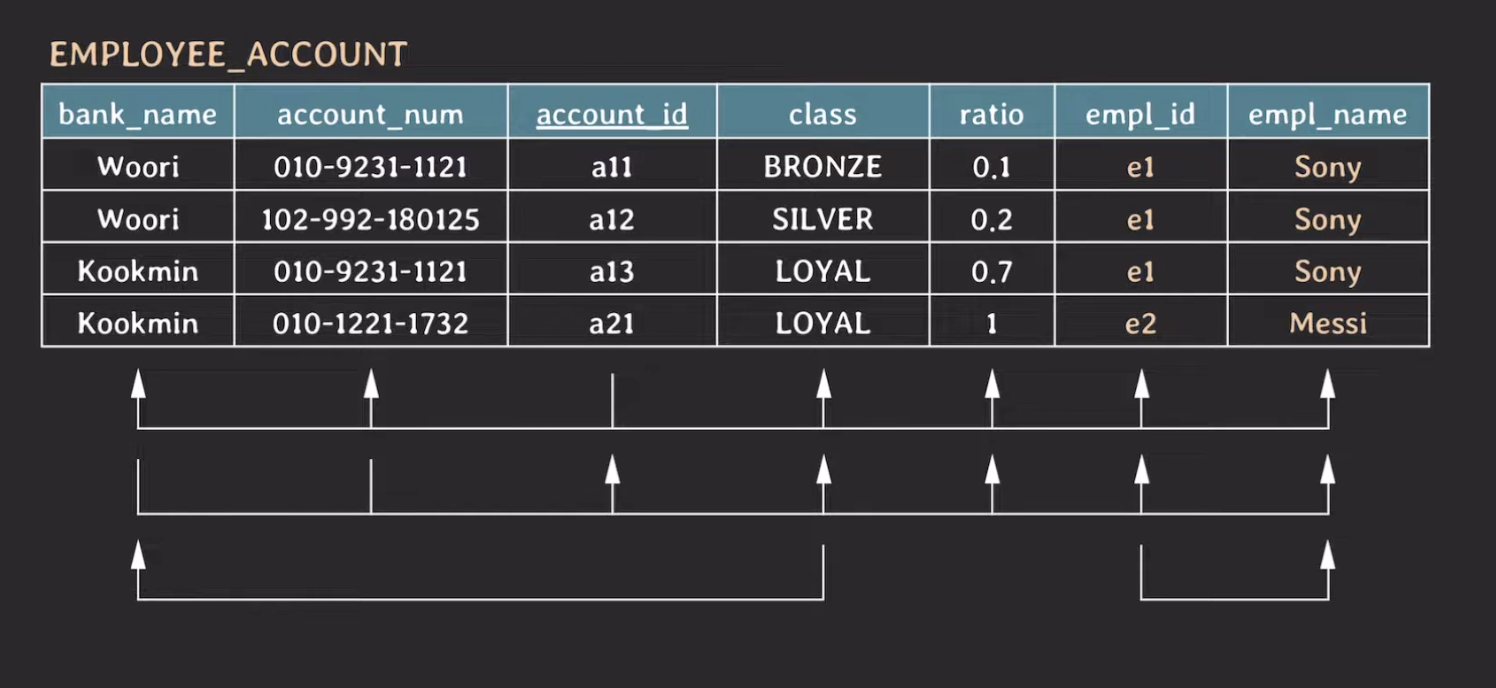

EMPLOYEE_ACCOUNT 테이블의 FD를 시각화하면 아래 그림과 같다.

• {empl_id} → {empl_name}
• {account_id} -> {empl_id}
• {bank_name, account_num} → {empl_id}

위의 FD를 통해 {account_id} → {empl_name}, {bank_name, account_num} → {empl_name} 이 성립한다는 것을 알 수 있다.

이렇게 연결을 통해서 유도된 FD를 transitive FD라고 한다.

즉, X → Y, Y → Z 가 성립할 때, Y 또는 Z가 어떠한 key의 부분 집합이 아니라면 X → Z 가 성립하는 것이 transitive FD하다.

📍 “Y 또는 Z가 어떠한 key의 부분 집합이 아니라면” 조건에 걸리는 case

• {account_id} → {class}, {class} → {bank_name}
  • Y = {class}, Z = {bank_name}
  • Z가 {bank_name, account_num}의 부분집합이기 때문에 transitive FD가 성립 X

이렇게 연결을 통해서 FD가 성립하기 때문에 중복된 데이터가 발생한다. 이러한 중복 데이터를 없애기 위해서 등장하는 것이 3NF 이다.

3NF는 모든 non-prime attribute는 어떤 key에도 transitively dependent 하면 안된다. 다른 말로 non-prime attribute와 non-prime attribute 사이에는 FD가 있으면 안된다.

그러므로 empl_id → empl_name 은 non-prime attribute 사이에 존재하는 FD이기 때문에 3NF를 위반하고 있으므로 이 FD를 제거해야 한다.

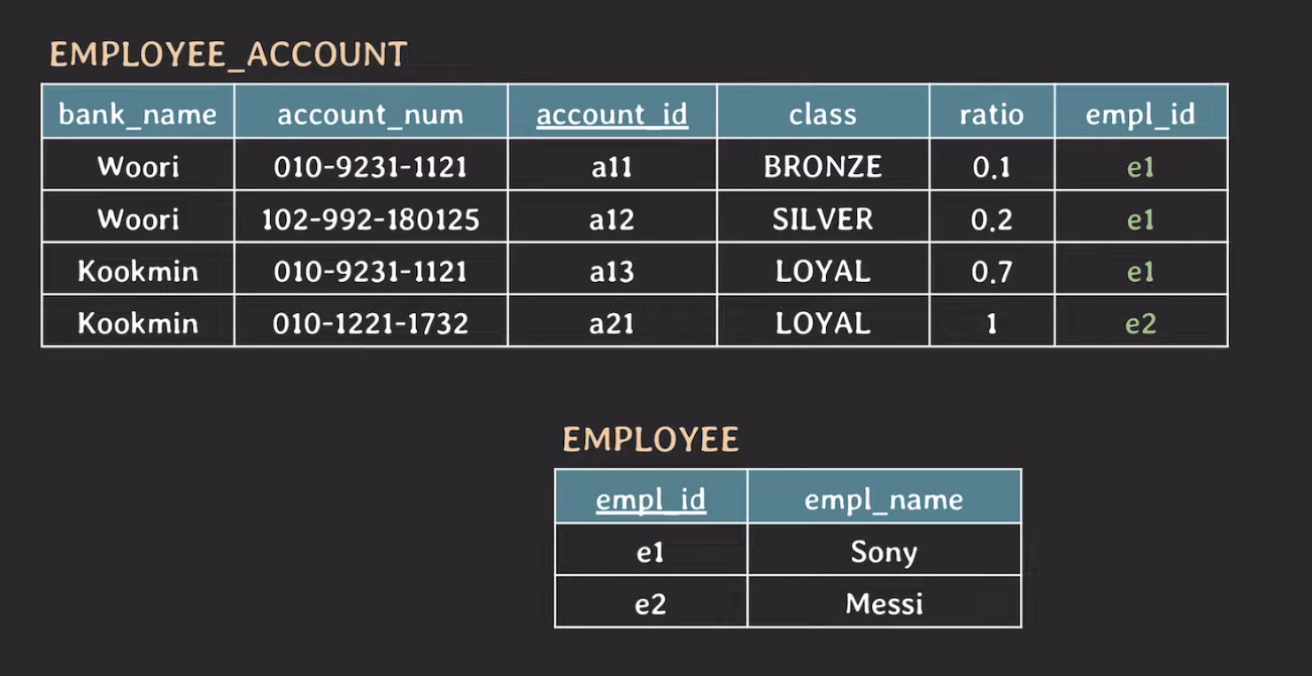

제거하기 위해서 EMPLOYEE 테이블을 새로 만들고 이 테이블에 empl_name과 EMPLOYEE_ACCOUNT와 연결할 수 있는 key인 empl_id를 포함하여 분해할 수 있다.

• empl_id는 EMPLOYEE 테이블의 primary key가 된다.

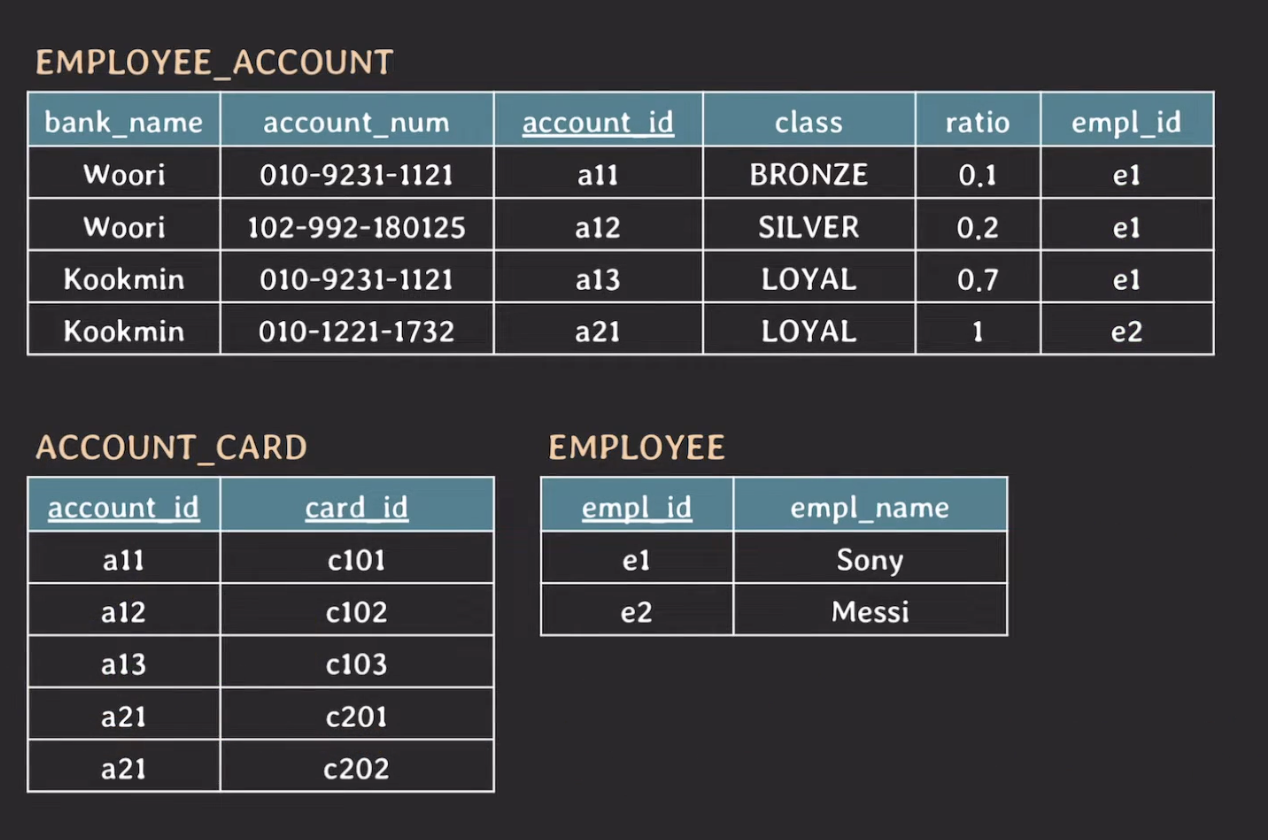

이 과정을 거치면 총 3개의 테이블이 생성되며 이 테이블들은 모두 3NF를 만족하므로 정규화(normalized) 됐다 라고 말할 수 있다.

BCNF

3NF 이후 과정인 BCNF에 대해서 한 번 살펴보자.

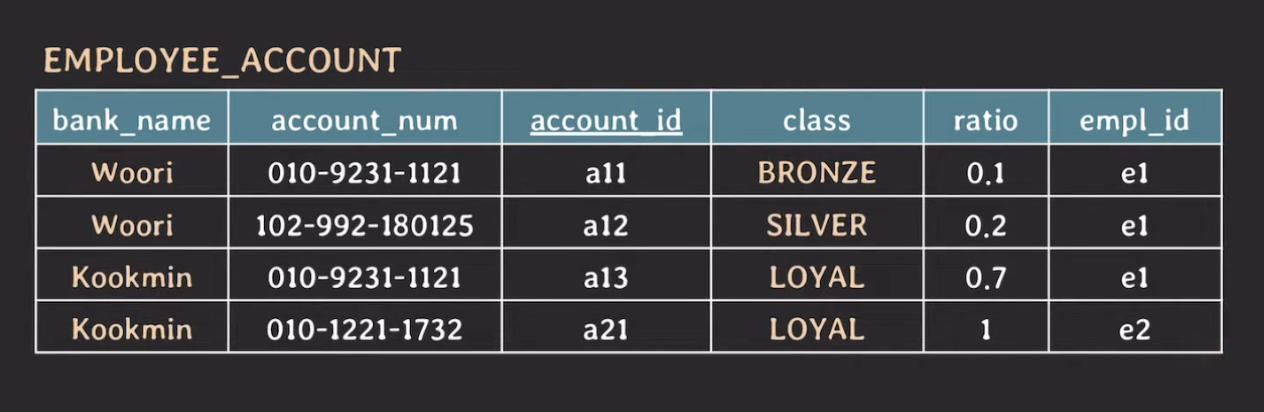

아래 테이블은 EMPLOYEE_ACCOUNT 테이블로 3NF까지 만족한다. 하지만, 이 테이블의 class와 bank_name 에서도 중복된 데이터가 존재한다.

이때, 국만은행 계좌 등급과 우리은행 계좌 등급의 이름이 겹치는 것이 없기 때문에 class만 보고도 bank_name을 알 수 있다. 즉, {class} → {bank_name} 이 성립한다.

FD가 존재한다면 중복이 발생하는 attribute를 계속 들고 있을 필요가 있을까?

이와 관련된 내용을 담고 있는 것이 BCNF 이다.

BCNF는 모든 유효한 non-trivial FD X → Y는 X가 super key여야 한다.

위 테이블에서는 class만으로 튜플을 unique하게 식별할 수 없기 때문에 super key가 아니다. 그러므로 {class} → {bank_name}은 BCNF를 위반한다.

non-trivial FD : Y가 X의 부분 집합이 아닌 FD

BCNF를 위반하는 FD를 제거하기 위해서 테이블을 분해해야한다.

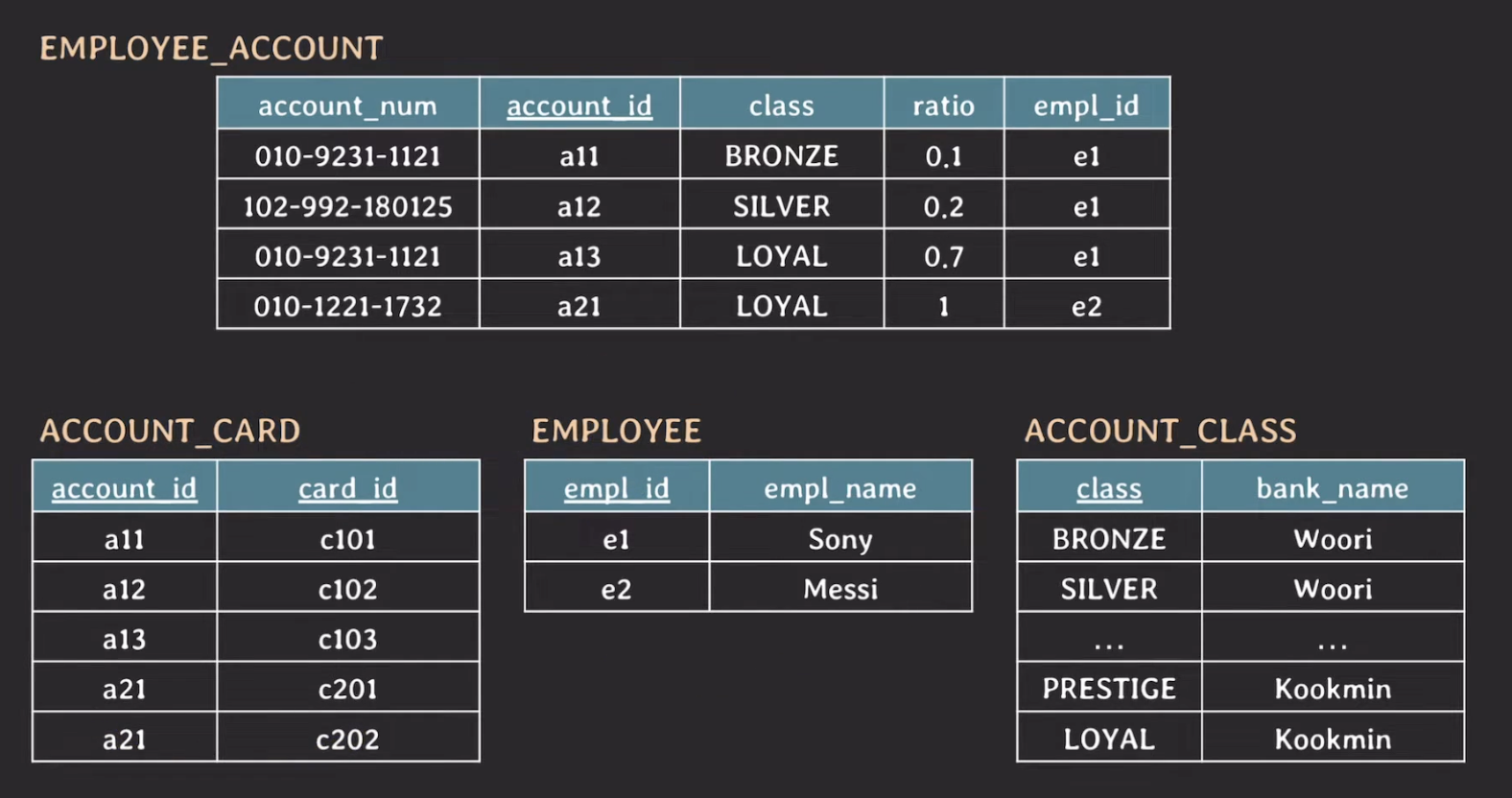

최종적으로 4개의 테이블이 생성되었고 이 테이블들은 모두 BCNF를 만족하므로 정규화 됐다 라고 말할 수 있다.

2NF 참고 사항

---

2NF는 key가 composite key(2개 이상으로 이루어진 key)가 아니라면 2NF는 자동적으로 만족할까?

대부분의 경우는 만족한다. 하지만 예외적인 상황이 있다.

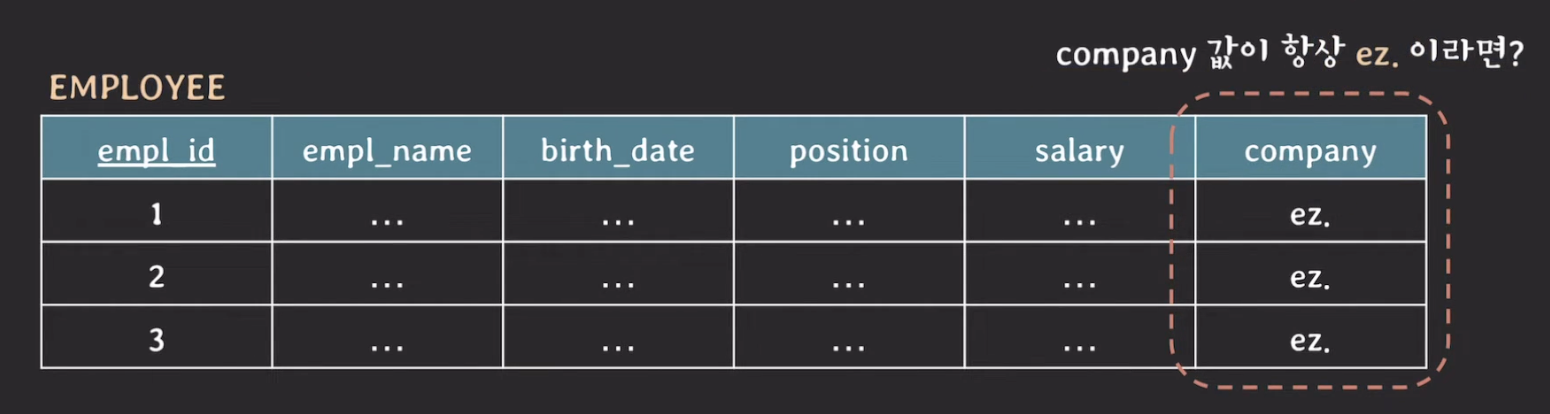

이 테이블에서 FD를 파악해보자.

• {empl_id} → {empl_name, birth_date, position, salary, company}
• {} -> {company}

{}는 {empl_id}에 부분 집합이고 company는 non-prime attribute 이다. 즉, company는 partialy dependent 하기 때문에 2NF를 위반한다.

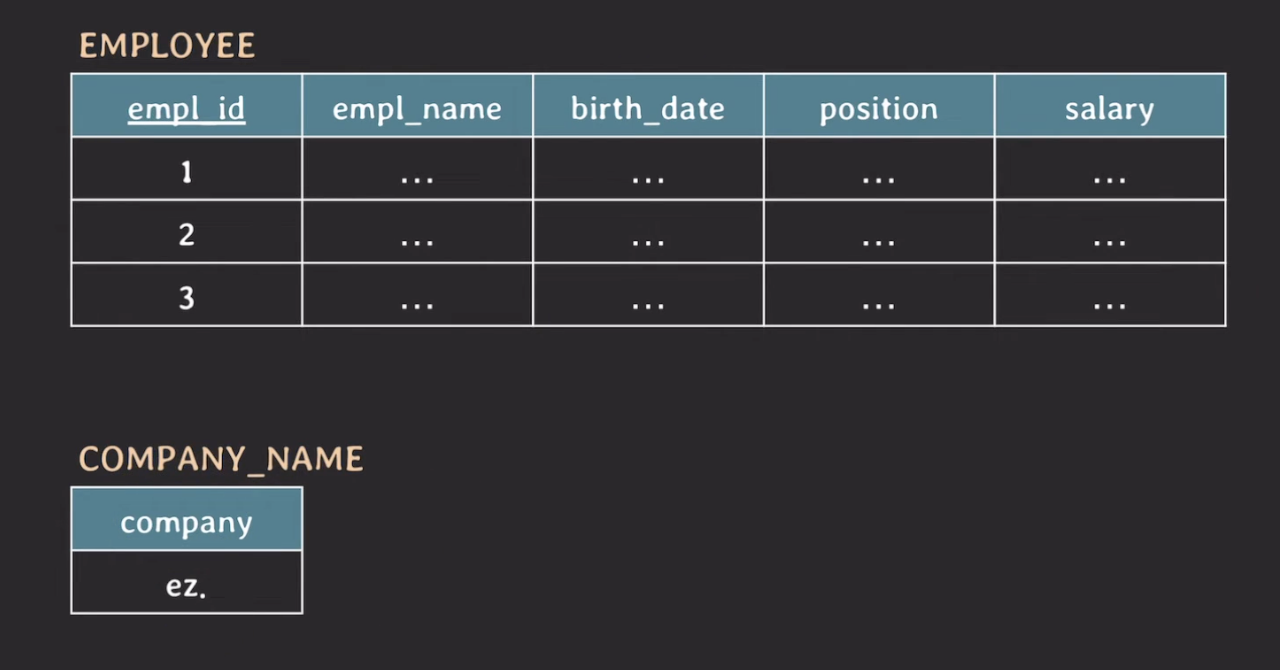

2NF를 만족하기 위해서는 두 테이블로 나눠야한다. 최종 결과는 아래 그림과 같다.

Denormalization

---

위와 같이 정규화된 테이블은 중복된 데이터가 없어서 좋지만, 굳이 여러 테이블을 join해서 데이터를 가져와야하는 번거로움이 있다. 또한, 성능도 떨어진다.

이렇게 테이블을 쪼개지 않고 하나의 테이블로 합치는 것을 denormalization이라고 한다.

📍 DB를 설계할 때 가장 중요한 것은 DB를 설계할 때 과도한 조인과 중복 데이터 최소화 사이에서 적정 수준을 잘 선택할 필요가 있다.
